Fairchild是一家 功率MOSFET很有优势的半导体厂商，它的一款集成MOSFET的同步整流开关稳压器效率明显高于别家的，可以在500KHz的工作频率下获得很好的效率，做到了体积和效率兼顾。目前2009年来讲，这款FAN21SV06是Vi 6.5-24V 输入，Vo 0.8V-0.8Vi 0.5-6A输出的首选。另外还具有时钟同步，主从模式等功能，可以设定工作频率，可以设定限流点，凡是能用上的功能通通都有。所以值得写篇文章介绍一下。

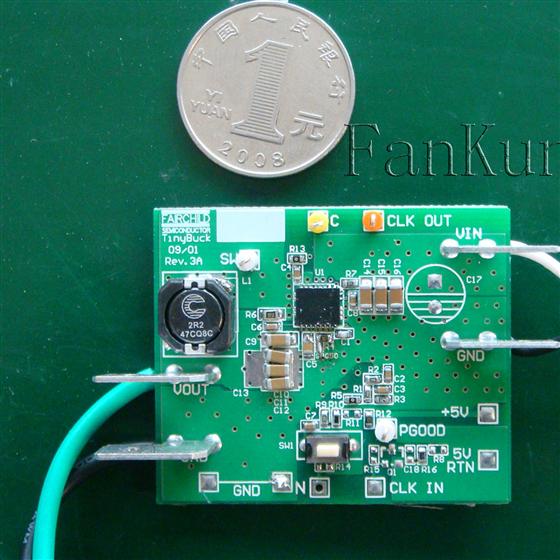

FAN21SV06开发板图
可见零件面积可以做到跟一圆的硬币差不了多少。

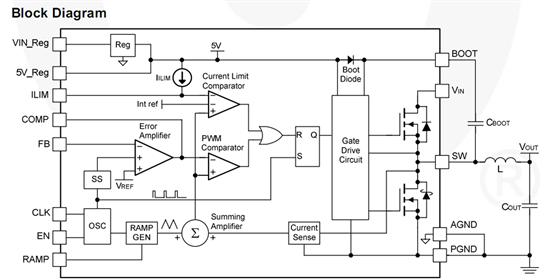

FAN21SV06的框图如下：可见它集成了两个MOSFET，MOSFET下管甚至还集成了肖特基二极管，Boot 二极管，所有半导体功率元件都集成了。电流检测是用的是MOSFET下管的导通电阻，连外接的精密电阻也省了。对我们工程师来讲这样子布线的时候电流环路可以做的很小，很好很方便。
FAN21SV06的框图
我于是申请了一个评估板实测了一下，结果很不错，如下：
1． 效率，跟同类的TPS54550+FDS6699S基本一致，但是TPS54550工作在200KHz
|
|
INPUT |
OUTPUT |
||||
|
efficiency |
Voltage (V) |
Current(A) |
Power(W) |
Voltage(V) |
Current(A) |
Power(W) |
|
|
10 |
0.018 |
0.18 |
1.804 |
0 |
0 |
|
0.74137 |
10 |
0.073 |
0.73 |
1.804 |
0.3 |
0.5412 |
|
0.899003 |
10 |
0.301 |
3.01 |
1.804 |
1.5 |
2.706 |
|
0.913153 |
10 |
0.593 |
5.93 |
1.805 |
3 |
5.415 |
|
|
|
|
|
|
|
|
|
|
INPUT |
OUTPUT |
||||
|
efficiency |
Voltage(V) |
Current(A) |
Power(W) |
Voltage(V) |
Current(A) |
Power(W) |
|
|
16 |
0.017 |
0.272 |
1.804 |
0 |
0 |
|
0.650481 |
16 |
0.052 |
0.832 |
1.804 |
0.3 |
0.5412 |
|
0.858503 |
16 |
0.197 |
3.152 |
1.804 |
1.5 |
2.706 |
|
0.890625 |
16 |
0.38 |
6.08 |
1.805 |
3 |
5.415 |
FAN21SV06效率500KHz
同时可以看出FAN21SV06输出电压基本不变，当改变负载电流和输入电压的时候。
|
|
INPUT |
OUTPUT |
||||
|
efficiency |
Voltage (V) |
Current(A) |
Power(W) |
Voltage(V) |
Current(A) |
Power(W) |
|
|
10 |
0.02 |
0.2 |
1.865 |
0 |
0 |
|
0.699 |
10 |
0.08 |
0.8 |
1.864 |
0.3 |
0.5592 |
|
0.901935 |
10 |
0.31 |
3.1 |
1.864 |
1.5 |
2.796 |
|
0.91623 |
10 |
0.61 |
6.1 |
1.863 |
3 |
5.589 |
|
|
|
|
|
|
|
|
|
|
INPUT |
OUTPUT |
||||
|
efficiency |
Voltage(V) |
Current(A) |
Power(W) |
Voltage(V) |
Current(A) |
Power(W) |
|
|
16 |
0.02 |
0.32 |
1.864 |
0 |
0 |
|
0.5825 |
16 |
0.06 |
0.96 |
1.864 |
0.3 |
0.5592 |
|
0.87375 |
16 |
0.2 |
3.2 |
1.864 |
1.5 |
2.796 |
|
0.895673 |
16 |
0.39 |
6.24 |
1.863 |
3 |
5.589 |
2． 纹波，由于使用瓷片电容，纹波非常小。
|
Vi (V) |
Io (A) |
ripple P-P mV |
|
10 |
0.3 |
5.3 |
|
10 |
1.5 |
5.9 |
|
10 |
3 |
6.8 |
|
16 |
0.3 |
6 |
|
16 |
1.5 |
6.4 |
|
16 |
3 |
6.4 |

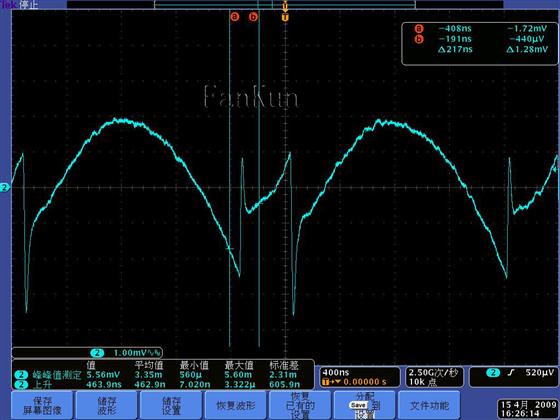

FAN21SV06纹波500KHz 16V输入1.8V 3A输出

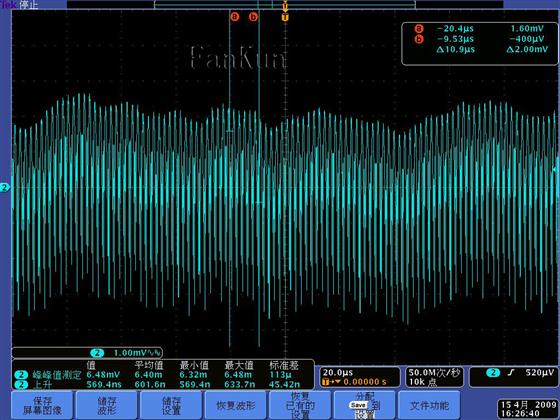

可以从图看出输出略有一点低频的噪声。
3． 动态负载响应。
|
Vi (V) |
Io (A) |
Th(mS) |
Tl(mS) |
SR(mA/uS) |
|
10 |
0->3 |
0.5 |
0.5 |
150 |
16V也是稳定的，不贴图了。
4． 其它。
UVLO，测得的输入电压是5.9V开始工作，4.7V停止工作。
限流，可以通过调节R9调节。
电源上升时间，10%-90% 1.8mS。
