水溶性聚合物热增粘交联剂
耐高温、耐盐、耐剪切
关键词：油田调剖堵水剂 聚丙烯酰胺交联剂 海水配聚 污水配聚 有机交联剂 聚合物驱增粘剂
随着油田注水开发的不断深入，许多油田已处于中、高含水期开发阶段，油田堵水调剖技术已成为注水开发非均质油田的一项重要工艺技术。现场实践证明，油田堵水调剖技术可以有效降低油井产水量；提高油井产油量，改善注水井吸水的不均匀性，从而提高注水井纵向的波及系数。增加油田的可采储量和提高油田注水开发的阶段采出程度，并最终提高油田注水开发的采收率。
本品在常温下与聚合物水溶液复配，不发生交联和增稠作用，遇到地下高温（50-200度），与聚合物发生热交联并增粘，在很长的时间里，保持聚合物水溶液的高粘度，不受地层矿化度的影响。具体数据见图表。
一、 用途
1、聚合物冻胶型堵水剂(本品添加量0.4-1%)
可交联的聚合物种类：部分水解聚丙烯酰胺HPAM、黄原胶聚合物、生物聚合物、丙烯酰胺改性聚乙烯醇、瓜尔胶、羧甲基纤维素、羟乙基纤维素、羧甲基半乳甘露聚糖、羟乙基半乳甘露聚糖、木质素磺酸盐等，应用较多的是部分水解聚丙烯酰胺，本品为温度反应型交联剂。
适用于水驱、聚合物驱、蒸汽驱、氮气驱、二氧化碳驱等堵水
2、耐高温驱油聚合物交联剂（本品添加量0.01-0.3%）
可交联的聚合物同上
3、水力压裂聚合物交联剂（本品添加量0.01-0.3%）
4、页岩气减阻水聚合物交联剂（本品添加量0.01-0.3%）
5、油井固沙聚合物交联剂
6、钻井液聚合物交联剂
二、产品优点
1、不含任何金属离子，避免对环境的二次污染。
2、不需要用酸碱调节PH，适合油井任何PH条件下，在油田调剖堵水方面，对聚合物进行热交联固化冻胶，在聚合物驱油方面，保持和增加聚合物流体的工作粘度，大幅提高采油率。
3、更适合在高温地层（60-200℃）条件下交联聚合物凝胶，并保持凝胶的长期(190℃，3个月以上)稳定性，因此，更适合高温深部调剖堵水。
4、适合在高矿化度地层保持交联聚合物的凝胶刚性，例如在碳酸盐和硫酸盐地层，高达3%的总盐矿化度下，冻胶不会脱水收缩。
因此，可以用海水或污水配聚。
5、具有极高的抗剪切性能，可以立体交联被剪切断的聚合物分子链，形成新的高聚物胶体。
6、泵注时间长，常温下不凝胶，只有注入地下高温反应凝胶。
7、耐酸、耐碱、耐溶剂的特性，不会溶于油相，不受地层吸附。
三、聚合物与交联剂凝胶影响因素分析（调剖堵水应用）
1、添加量的影响
建议添加量
①聚合物的用量：0.2-5%，根据聚合物的种类和分子量不同，可以调节。
②交联剂的用量：为聚合物用量的1-3倍

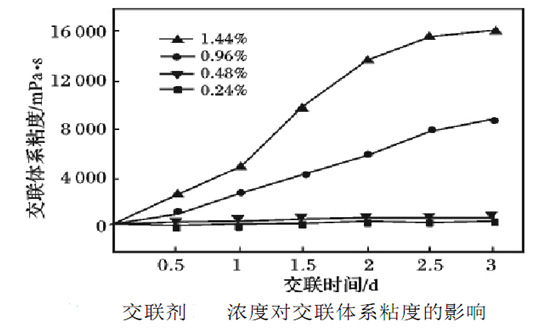

以添加0.3%部分水解聚丙烯酰胺HPAM(1300万分子量)为例，改变交联剂的添加量：0.24%，0.48%，0.96%，1.44%，在75℃恒温环境下交联反应，定时测定交联体系粘度变化，见图

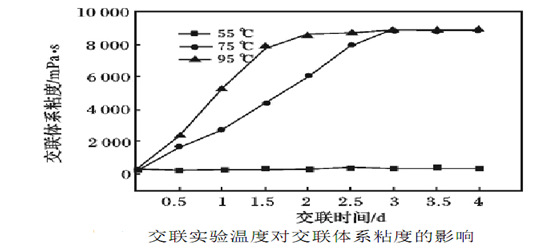

2、交联温度的影响
在0.3% HPAM和0.96%交联剂的前提下，改变交联的温度，如图
3、热稳定性

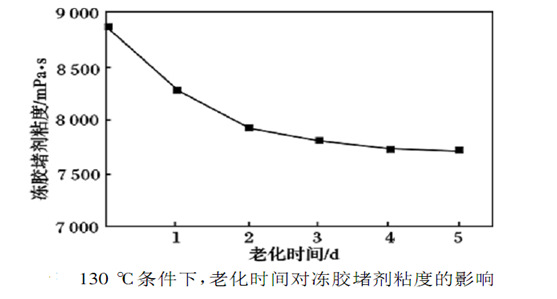

将冻胶在130度条件下，定期测定黏度变化，如图
4、抗剪切性

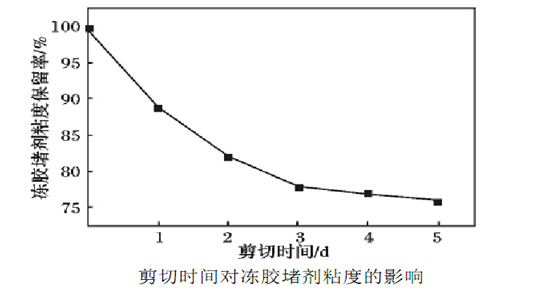

在1500r/min的剪切转速下，定期测定计算粘度保留率，如图
四、水性聚合物流体耐高温黏度保持应用
在三次采油聚合物驱油、水力压裂、页岩气减阻水等过程中，都会遇到地下高温、高矿化度对聚合物的热降解，导致黏度大幅度降低，从而达不到预期的采油率，更严重的是浪费了大量宝贵水资源，以本品为聚合物交联剂，在常温下，不起任何交联作用，当聚合物流体遇到高温、高矿化度地层，开始起交联作用，长时间保持聚合物流体的高粘度，大幅度提高油气采收率。
举例说明：以下数据图表中A、B、C、D、E、F代表不同的聚合物水溶液组合物，但不含本添加剂。

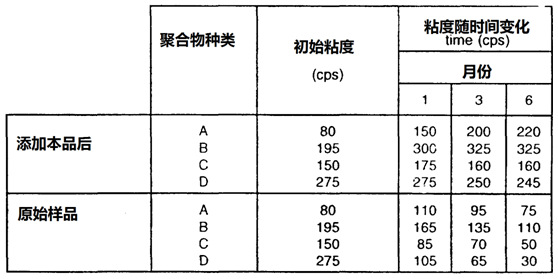

例1：矿化度6138毫克/升，PH7.8，温度55℃恒温，聚合物浓度0.3%，本品0.1%
粘度测定时间点分别为1、3、6月后，具体数据如下图：

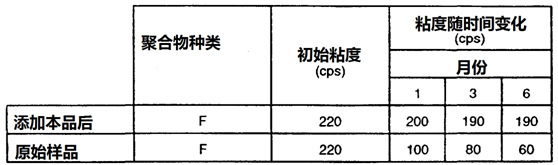

例2：矿化度6138毫克/升，PH7.8，温度75℃恒温，聚合物浓度0.3%，本品0.2%
粘度测定时间点分别为1、3、6月后，具体数据如下图：

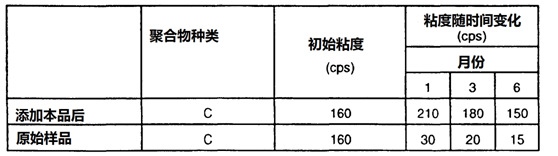

例3：矿化度1438毫克/升，PH8.6，温度55℃恒温，聚合物浓度0.1%，本品0.1%
粘度测定时间点分别为1、3、6月后，具体数据如下图：

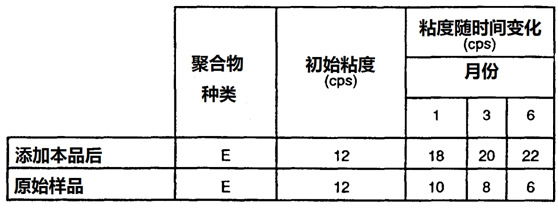

例4：矿化度4000毫克/升，PH8.0，温度55℃恒温，聚合物浓度0.1%，本品0.05%
粘度测定时间点分别为1、3、6月后，具体数据如下图：

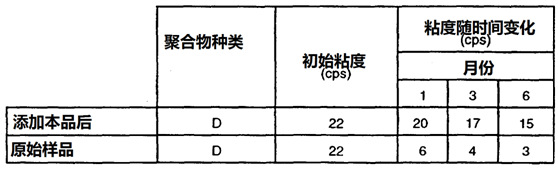

例5：矿化度4000毫克/升，PH8.0，温度55℃恒温，聚合物浓度0.1%，本品0.05%
粘度测定时间点分别为1、3、6月后，具体数据如下图：
五、产品指标
1、外观 无色透明液体
2、PH 6-9
3、粘度 11秒（涂四杯）
4、含量 55%
5、储存期 1年
六、包装与储存
220公斤塑料桶 在零下5℃—40℃下储存
